Esquema de Protección Afectado por Corrientes de Inrush

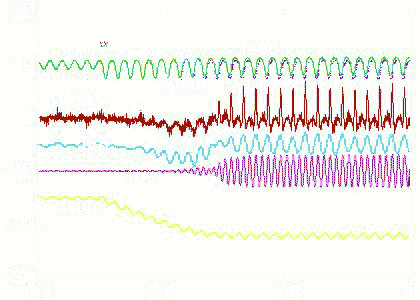

El nivel de continua de la corriente de Inrush (o de cualquier corriente), afecta a los transformadores de corriente (T/C) llevándolos rápidamente al estado de saturación, inhabilitándolos transitoriamente (mientras se mantenga su estado saturado). La figura siguiente muestra el efecto de inyectar (en *, t=0.5 [s]), por ambos TT/CC de un esquema diferencial, una corriente con un nivel de continua provocado en el laboratorio mediante diodos.
Se observa que en t=0.6 [s] las corrientes del primario (Iprim) y del secundario (Isec) se hacen diferentes debido a la saturación de los núcleos de cada T/C (se eligieron desiguales para destacar el efecto de saturación no simultánea). Idif es la magnitud diferencial, I50 es la componente de 50 Hz de Idif, I100 la componente de 2a armónica e Isum la integral de la corriente de uno de los T/C.
Pruebas de Laboratorio, TT/CC: TM40 y TM41:
Datos:Graficos formato texto, formato matlab
En nuestra opinión la estimación del flujo magnético (con Isum) en el núcleo del T/C tiene claras ventajas en cuanto a rapidez y efectividad con respecto a los métodos convencionales de retención, por ejemplo basados en el contenido armónico (principalmente 2a armónica, I100) de la corriente secundaria, utilizados en esquemas de protección (diferencial o residual) de transformadores de poder.
