Contaminantes de potencia pequeña
- A diferencia de los convertidores anteriormente estudiados, donde la potencia de esos equipos es suficientemente grande para que sean tratados individualemente, existen cargas contaminantes de pequeña potencia. Estos contaminates adquieren importancia cuando un gran número de unidades individuales están simultáneamente activadas.
- Entre los contaminates de pequeña potencia se pueden nombrar:
- Computadores
- Impresoras
- Cargadores de batería
- Televisores
- Etc.
- La característica de estos equipos es que poseen una fuente de alimentación con filtrado capacitivo, las cuales demandan corrientes no-sinusoidales de la red.

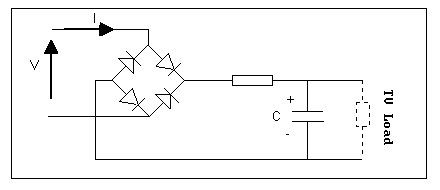

La siguiente figura presenta la fuente de poder típica de estos equipos electrónicos.
Fig.3.32, PAG 72 [1]
- Uno de los mayores contaminantes de las redes eléctricas corresponde a los televisores, debido a que las armónicas inyectadas presentan (i) igualdad de fase y (ii) un alto grado de simultaneidad.
En la siguientes figuras se muestran la corriente de entrada en un televisor color y las corrientes armónicas que éstas inyectan hacia la red.
Fig.3.33, PAG 73 [1]
Armónicas de Corriente en función del tipo de TV (en amps)
| h | B y N, Tubo | B y N, Transistor | Color, Puente de Diodos | Color, Tiristores |
|---|
| 3 | 0.53 | 0.32 | 0.73 | 0.82 |
|---|
| 5 | 0.31 | 0.25 | 0.59 | 0.66 |
|---|
| 7 | 0.13 | 0.15 | 0.43 | 0.34 |
|---|
| 9 | 0.055 | 0.08 | 0.27 | 0.14 |
|---|
| 11 | 0.045 | 0.04 | 0.15 | 0.09 |
|---|
| 15 | 0.03 | 0.03 | 0.045 | 0.04 |
|---|
- Una distribución estadística del desplazamiento de fase entre las armónicas producidas por varios receptores en paralelo ha sido entregado por Eléctrice de France y un set típico de resultados experimentales se muestra en la siguiente tabla.
Corrientes Armónicas (en amps)
| | | | | | | |
|---|
| | I/Orden Armónico | 1 | 3 | 5 | 7 | 9 |
|---|
| 1 Receptor | | Corriente: I1 (A) | 0.80 | 0.67 | 0.48 | 0.29 | 0.09 |
|---|
| | | | | | | |
|---|
| 10 Receptores (por fase) | Neutro | Corriente: I10 (A) | 8.0 | 5.8 | 3.5 | 1.7 | 0.7 |
|---|
| | I10/10*I1 | 1.0 | 0.86 | 0.73 | 0.58 | 0.77 |
|---|
| Fase | Corriente: I10 (A) | 1.0 | 17.4 | 0.7 | 0.6 | 2.1 |
|---|
| | I10/10*I1 | 0.12 | 2.6 | 0.14 | 0.2 | 2.3 |
|---|
| | | | | | | |
|---|
| 80 Receptores | Neutro | Corriente: I80 (A) | 64.0 | 37.6 | 13.2 | 3.8 | 1.7 |
|---|
| | I80/80*I1 | 1.0 | 0.7 | 0.34 | 0.16 | 0.23 |
|---|
| Fase | Corriente: I80 (A) | 9.6 | 116.0 | 3.0 | 0.9 | 4.6 |
|---|
| | I80/80*I1 | 0.15 | 2.1 | 0.08 | 0.04 | 0.63 |
|---|
REFERENCIA
[1]: Arrillaga, J., "Power System Harmonics"
