Resultados Gráficos del Sistema Eléctrico Minero
Sometido a Corrientes Armonicas

Las siguientes figuras muestran las formas de onda obtenidas antes y despues de la implementacion de los bancos de condensadores propuesto por CPE-Consultores como solucion al problema de armonicas existente en la planta minera.

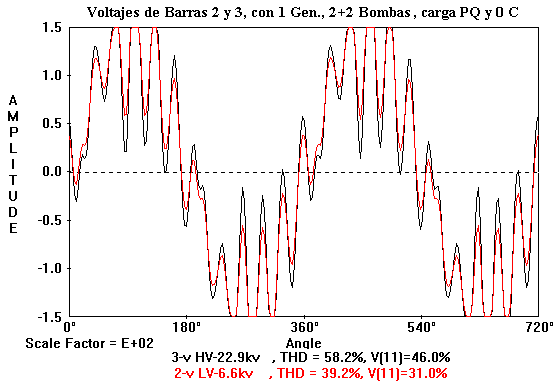

Fig. Nº1: Formas de onda en el Sist. Eléctrico Minero. (Inicial)

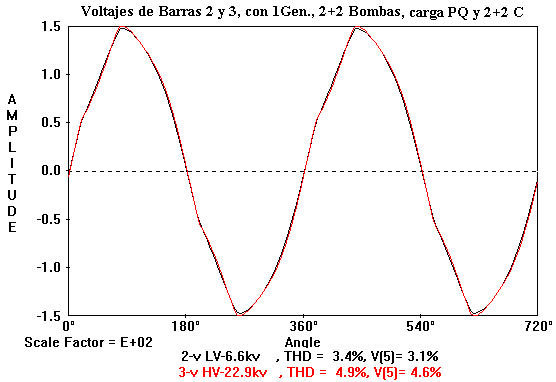

Fig. Nº2: Formas de onda en el Sist. Eléctrico Minero. Sol. (Etapa #1)

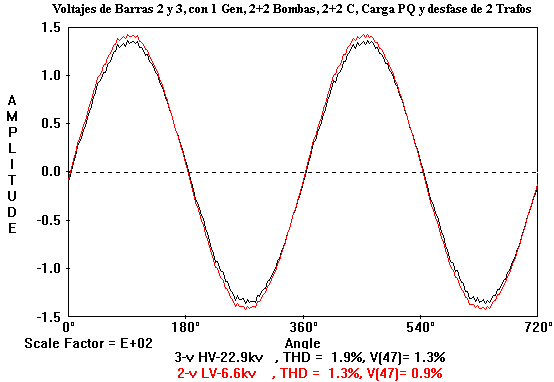

Fig.Nº3: Formas de onda en el Sist. Eléctrico Minero. (Etapa 2:Solución Final)

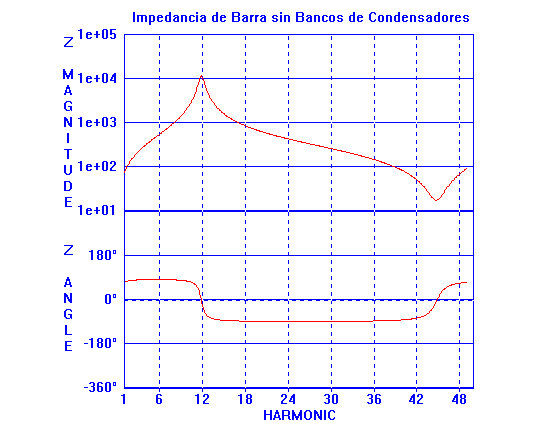

Fig.Nº4: Grafico de Z v/s f de Barra 4 SIN bancos de Condensadores (Inicial)






Fig.Nº5: Grafico de Z v/s f de Barra 4 CON Bancos de Condensadores
(Etapa 1 y 2:Solución Final)
