Construcción de un Rec.12p a partir de dos Rec.6p


Un rectificador de 12 pulsos consiste en la conexión de dos rectificadores de 6 pulsos alimentados mediante un transformador con dos secundarios o a través de dos transformadores (Figura Nº1). En ambos casos, la conexión de la alimentación del rectificador debe ser uno en "estrella" y el otro en "delta". Esto produce un desfase de 30º en los voltajes de alimentación. La importancia de ésta modificación se traduce en que se inyectan corrientes armónicas 5ª y 7ª de signo contrario. Por lo tanto, con un grado equivalente de carga en ambos rectificadores, se puede producir una cancelación completa de éstas armónicas (las más importantes). Disminuyendo de esta forma, los niveles de distorsión armónica de voltaje en las barras de alta tensión.

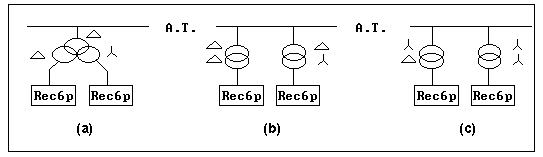

Figura Nº1: Rec. de 12 pulsos a partir de dos rec. de 6 pulsos


NOTA

b) y c) se consideran rectificadores de 12 pulsos desde el punto de vista de las corrientes armónicas que éstos inyectan a la red (h=11, 13, 17, 19, 21...).
