Sistema Eléctrico Minero Sometido a Corrientes Armónicas

En la Figura Nº1 se muestra el sistema eléctrico de una empresa minera del Norte Chileno. Inicialmente, se podía medir una distorsión de tensión THDv de 40% (!!!) con sólo la mitad de los rectificadores funcionando. Las etapas 1 (sólo condensadores) y 2 (condensadores + cambio SCR de 6 a 12 pulsos) de la solución propuesta por CPE-Consultores permitió -con todos los SCR's funcionando a plena capacidad- reducir la distorsión a valores inferiores al 5% (etapa 1) y 2% (etapa 2 final).

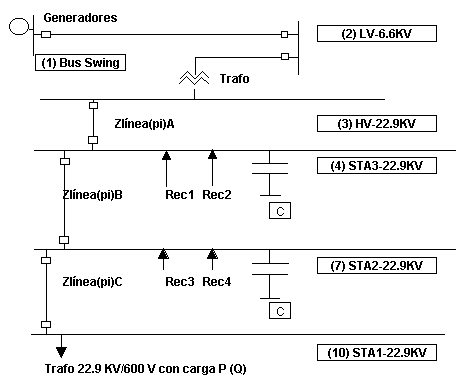

Fig. Nº1: Sist. Eléctrico Minero con 4 Rectif. de 6 pulsos


NOTA: Los Rec# representan al conjunto Transformador (D-Y)-Rectificador (6 pulsos) -Bomba. El efecto de este conjunto corresponde a una fuente de armónicas de corrientes.


Las etapas del trabajo realizado se pueden resumir en:


Establecer objetivos. En este caso en particular, disminuir los niveles de distorsión armónica del sistema para lograr su operación a plena capacidad.


Estudio teórico. Identificación de parámetros, tipos de consumos y formas de operación. Cálculo de la respuesta de frecuencia (a 50 Hz y a frecuencias armónicas).


Tomar registros de magnitudes instantáneas de tensiones y corrientes. Esto permite validar los modelos de respuesta de frecuencia y estudiar eficazmente la operación del sistema.


Luego de establecer la mejor solución al problema de operación, CPE-Consultores se encarga de todo lo necesario para llevar a cabo, en el terreno, la solución recomendada.


Posteriormente, se realizan mediciones para contrastar valores reales con los resultados teóricos.


A continuación se presentan los voltajes y corrientes del Sistema Eléctrico Minero iniciales, antes de la puesta en servicio del proyecto-solución, durante la solución parcial inicial (etapa 1: sólo condensadores) y final con la solución definitiva (etapa 2: condensadores + cambio SCR de 6 a 12 pulsos).

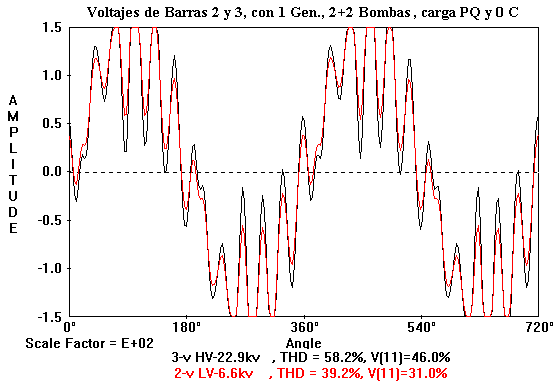

Fig. Nº2: Formas de onda en el Sist. Eléctrico Minero. (Inicial)

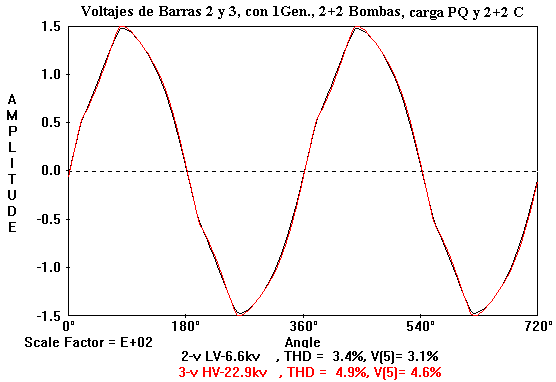

Fig. Nº3: Formas de onda en el Sist. Eléctrico Minero. Sol. (Etapa #1)

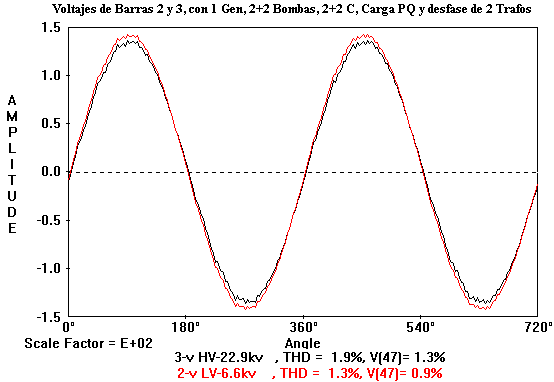

Fig.Nº4: Formas de onda en el Sist. Eléctrico Minero. (Etapa 2:Solución Final)
