CIERRE SINCRONIZADO INTERRUPTOR 220 KV



    Se observa lo siguiente:

  • el cierre se inicia 1.5 ms después del óptimo
  • el cierre del segundo polo ocurre a los 4 ms
  • el cierre del tercer polo ocurre a los 8.1 ms
  • la máxima corriente de inrush resultante fue de 1.2 p.u
  • una vez corregidos los tiempos de cierre se obtuvo un máximo de 0.3 p.u.

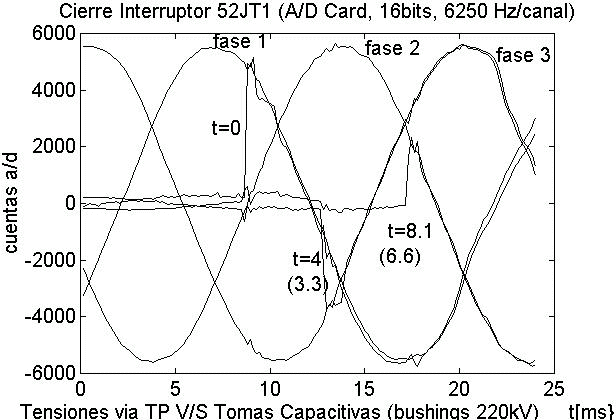

Registro de campo:

Figura Nº1


Datos Experimentales: Graficos Formato: texto</A> Formato: matlab (zip)

Comentarios: cpe@inet.cl.
