Desconexión previa del banco de autotransformadores



Los gráficos que se muestran a continuación corresponden a datos reales obtenidos durante la desconexión previa del subsistema isla TRF+LINEA, recomendada como una de las opciones para lograr la desmagnetización de los núcleos del banco de autotransformadores.

Se utilizó un registrador con capacidad de muestreo rápido y grabación de las formas de onda de 8 canales en modo diferencial, consistente en un PC notebook y una tarjeta A/D de 16 bits.

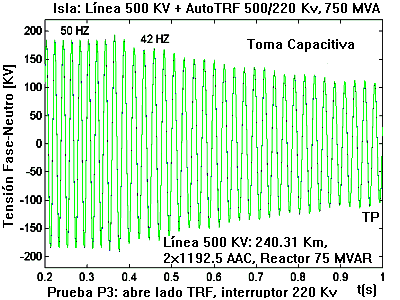

Figura Nº1

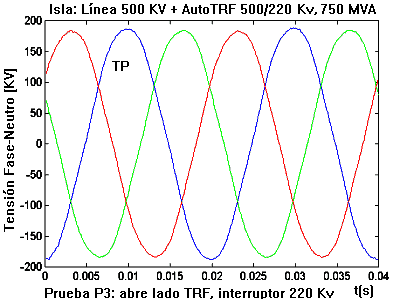

Figura Nº2

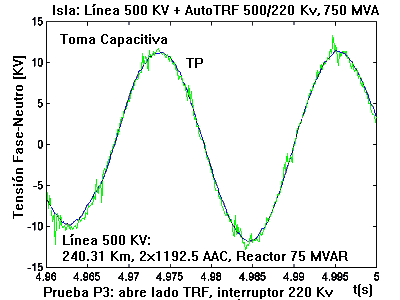

Figura Nº3

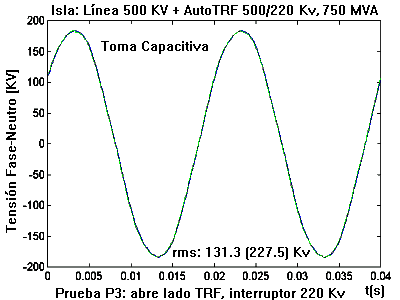

Figura Nº4
