Trafo3.m: simula magnetización con
flujo inicial (elm/jun/95/matlab)



    Considera lo siguiente:

  • v=tensión
  • fl=enlace de flujo magnético
  • v=dfl/dt integral de v => flujo, flujo inicial (remanente)

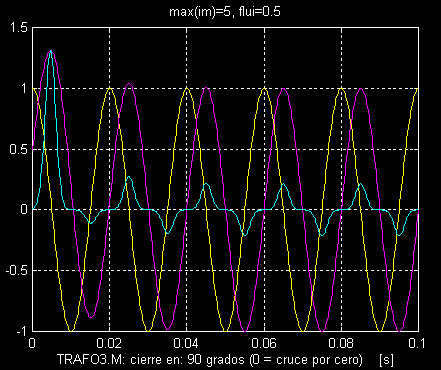

  • Define instante del cierre según v=sin(w*t+fi)

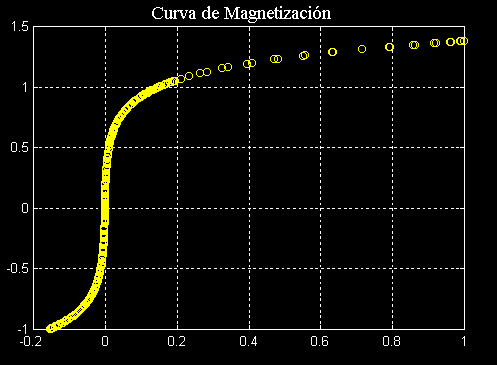

  • Usa curva de magnetización sin histéresis.
  • Calcula corriente de magnetización.

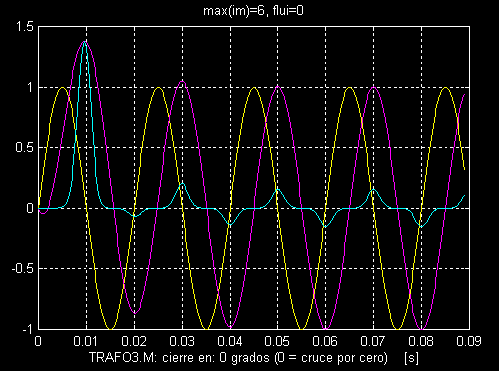

Figura Nº1


Figura Nº2


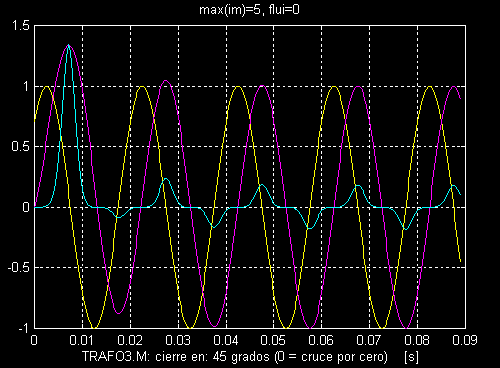

Figura Nº3


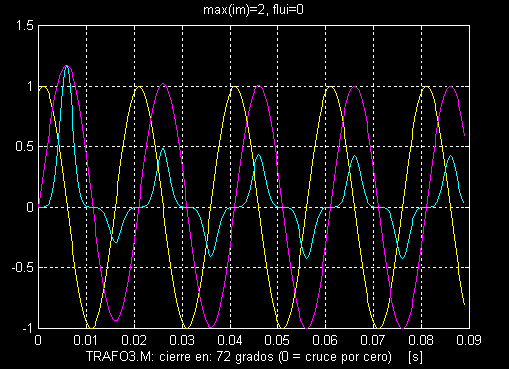

Figura Nº4


Figura Nº5


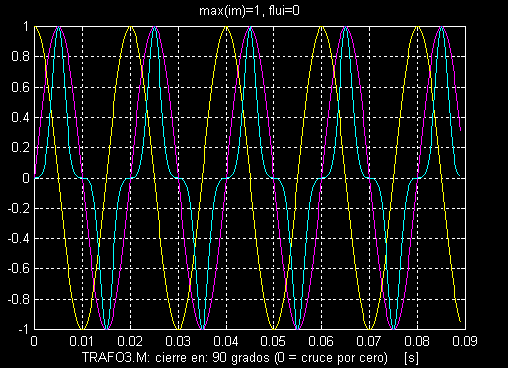

Figura Nº6


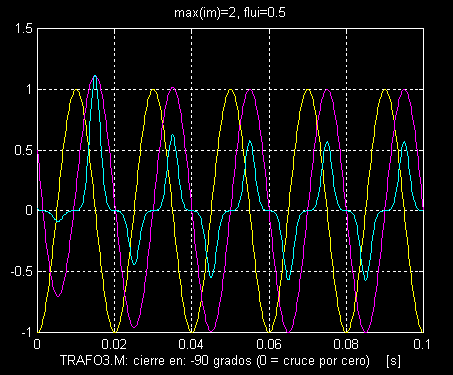

Figura Nº7


Figura Nº8


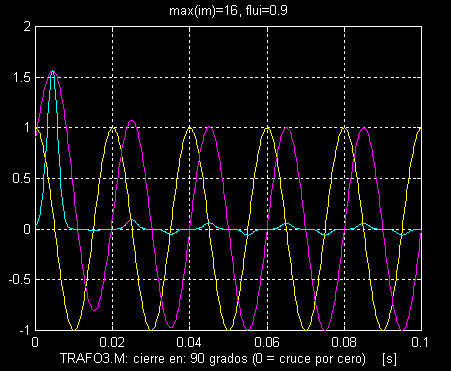

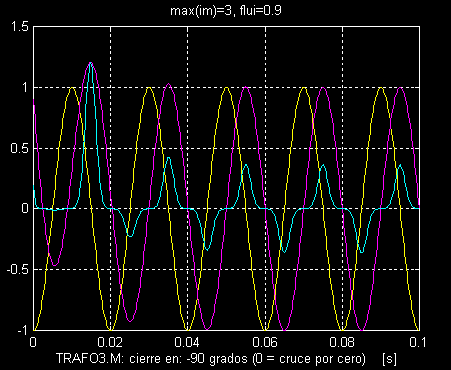

Figura Nº9
